受け枠ST-1

TOP  > 製品一覧 > 溝蓋・グレーチング > 受け枠ST-1

  • 受け枠
  • ステンレス製

現場での施工性に優れたフラットバー枠。

特徴

設置例

プール

設置例

スパ・浴室

設置例

ケアハウス

設置例

レジャー施設

設置例

学校・病院

設置例

外部施設

  • フリーハードルシリーズに対応したステンレス製の受け枠としてプールや浴室にお勧めします。
  • 従来の高さ26mmの他、高さ20mmタイプをご用意しています。
  • 製作図面を元に曲線、変形対応が可能です。

製品画像

受け枠ST-1

製品画像

上の画像にマウスを合わせると拡大されます。上の画像をタッチすると拡大されます。

サムネイル

直線

サムネイル

曲線

サムネイル

コーナー加工

ダウンロードに移動

ダウンロード

納入事例に移動

納入実績

  • 出荷日目安:直線:約1週間 曲線:受注生産品※A
  • 無鉛化対策品※B
  • グレーチング別途※C
  • 直線・曲線:注文時指定により対応可能
  • お客様組立製品

製品ポイント

枠高さ

20・25mm



製品ポイント

別サイズ対応

1mm単位※C



製品ポイント

変形対応可能

別途※C



製品ポイント

現地施工必要





製品ポイント

アンカー溶接必要





製品ポイント

ステンレス製





製品脚注
※製品脚注

  • 数量在庫数により、記載されている出荷可能日での対応ができない場合がありますのでご了承ください。
  • 質量に対する鉛含有0.1wt%以下。
  • 変形対応品のフリーハードルは図面に基づき変形製作いたします。
  • 製作サイズはグレーチングの施工とメンテナンスを参照願います。

納入実績

仕様・材質

用途
プール等の排水溝・シャワールーム・浴室の水周りの通路のグレーチングを設置する場合の受け枠としてお勧めします。
材質
本体/ステンレスSUS304,アンカー/SGHC(溶融亜鉛メッキ鋼板)
カラー
ステンレス
枠部形状
20M:板幅3mm×受部高さ20mm×受部幅27mm×定尺2m
25M:板幅3mm×受部高さ20mm×受部幅27mm×定尺2m
価格に関して
直線の場合:(全周の長さ×m単価)+(コーナー数×コーナー加工費)
曲線の場合:当社営業員までご相談下さい。(内R1000mm未満は別途となります。)
その他
各製品の連結及び部材アンカータイプはお客様組立品となります。

製品脚注
梱包仕様

本体の梱包形状

  • 商品仕様:組立品
  • 取扱説明書:無し
  • 大箱材質:ダンボール
  • 大箱表示:無し
  • 大箱JAN記載:無し

※出荷数量によって梱包仕様が変更される場合があります。

価格・規格

品番:規格サイズ 製品画像 カラー1c/s入数 価格・税抜価格・税込 1枚重量JAN
431-2080:20M・直線 幅3mm×高さ20mm×受け部27mm イメージなし ステンレス 1m/¥3,560 4964079033849
431-2090:20M・曲線幅3mm×高さ20mm×受け部27mm イメージなし ステンレス 1m/¥14,200 4964079033856
431-2100:25M・直線幅3mm×高さ25mm×受け部27mm
製品イメージ
ステンレス 1m/¥3,900 4964079033528

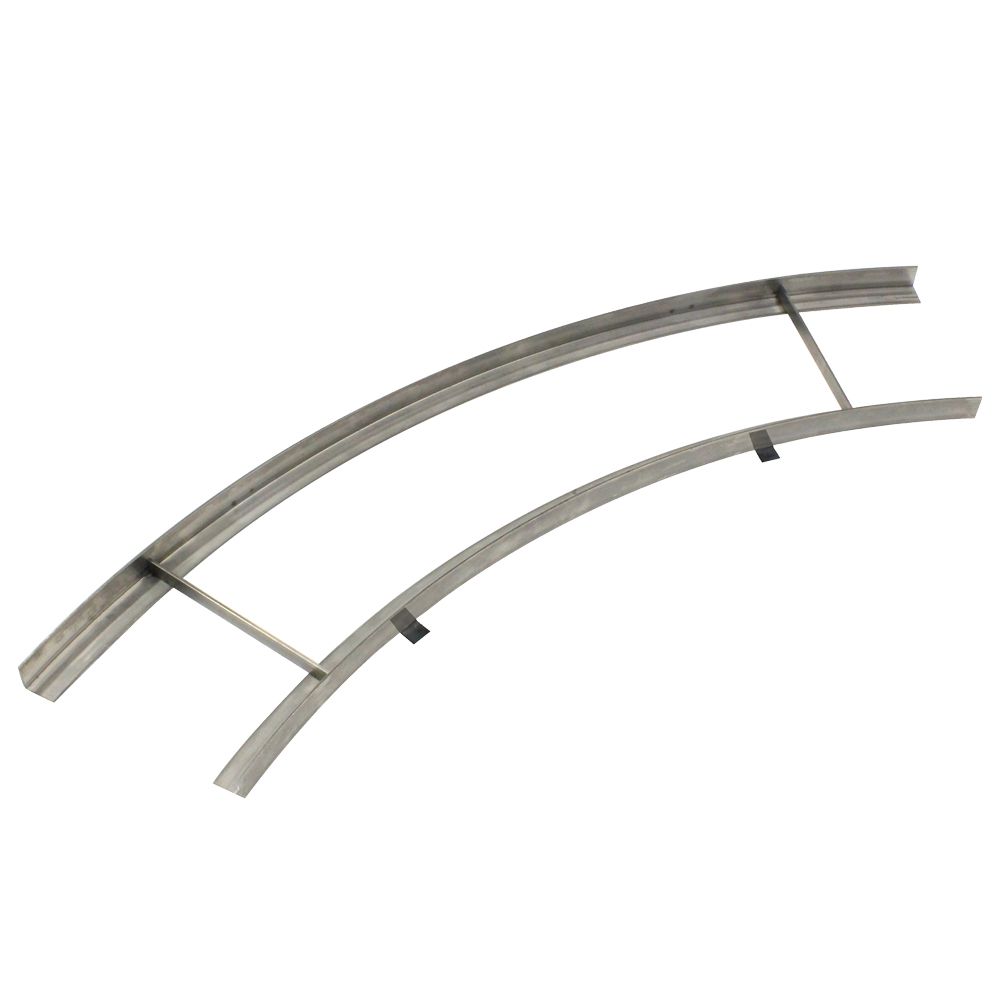

431-2110:25M・曲線幅3mm×高さ25mm×受け部27mm
製品イメージ
ステンレス 1m/¥15,600 4964079033535

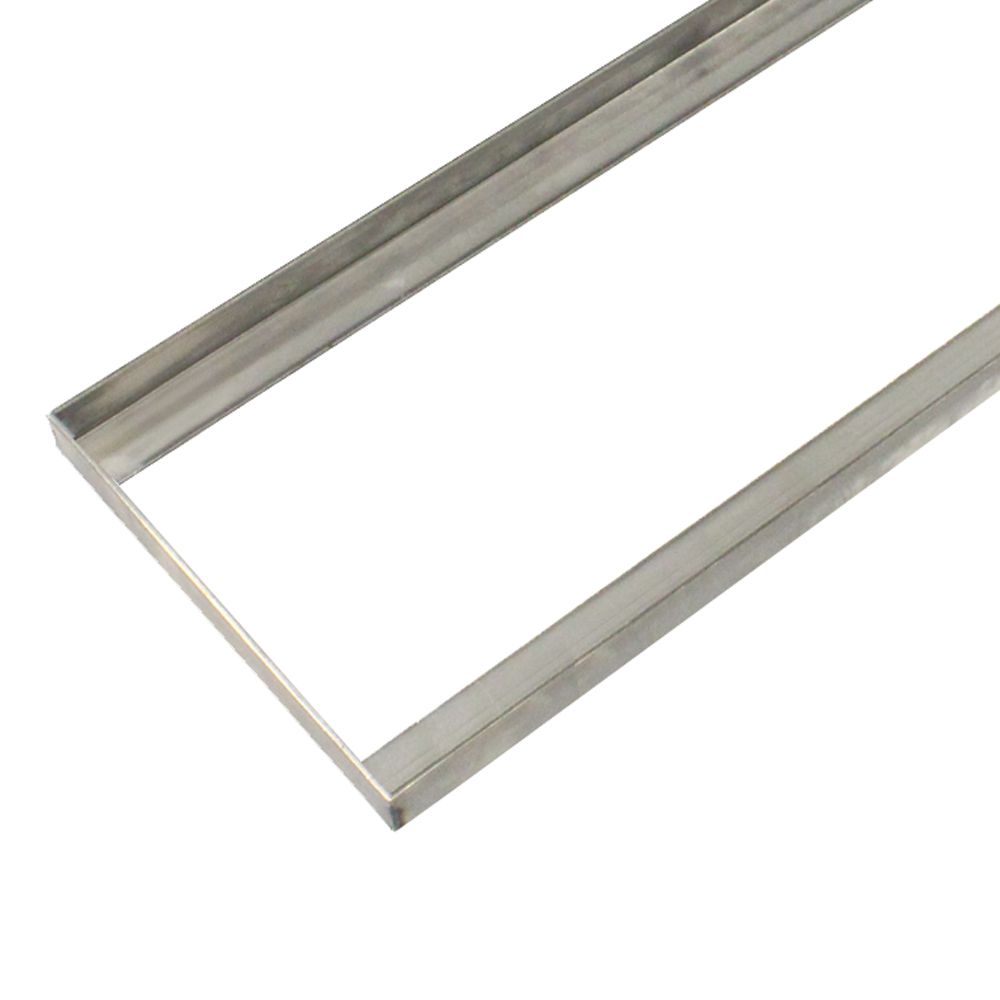

431-2120:コーナー加工高さ20・25mm共通
製品イメージ
ステンレス 1ヶ所/¥1,800 4964079033542

資料・ダウンロード

ダウンロードボタン

カタログ掲載

PDF

ダウンロードボタン

形状図

PDF

ダウンロードボタン

形状図CAD

ZIP

ダウンロードボタン

製品画像

ZIP

すべてのカタログ、価格、画像データのダウンロード
